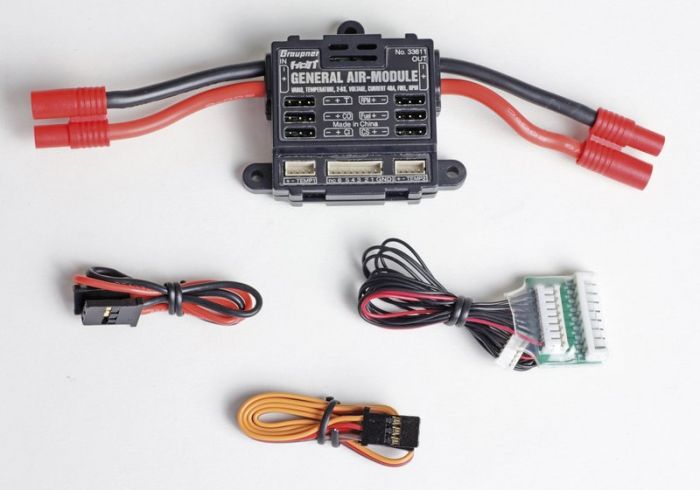

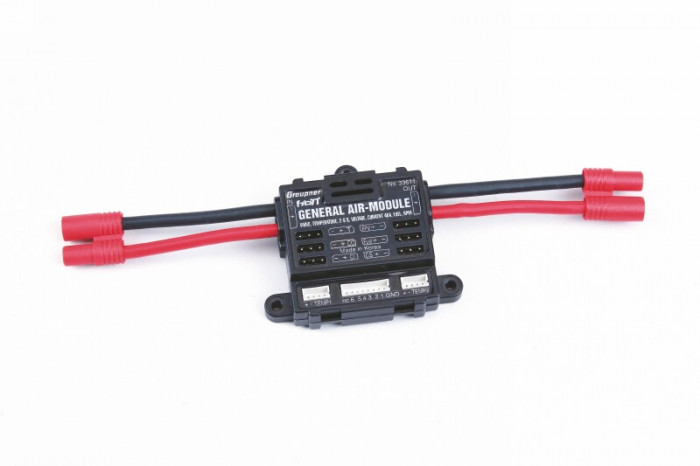

Generální motorový modul pro 2-6S Gr. HoTT s Vario

Hlavní telemetrický modul pro přijímače Graupner HoTT a modely se spalovacím motorem nebo elektromotorem.

• vario s výškovou signalizací a možností signalizace 5 výškových bodů dosažených při stoupání/klesání
• zobrazení výšky (-500 ~ +3000 m) a ukládání údajů o maximální a minimální výšce
• 2x teplotní a napěťové vstupy pro senzory. Varováním prahové hodnoty pro minimální / maximální napětí a minimální / maximální teplotu
• měření napětí jednotlivých článků (balanční konektor) s varováním dosažení minimálního napětí
• měření napětí, proudu a kapacity s varováním dosažení minimálního/maximálního napětí, maximální kapacity a maximálního proudu
• programovatelné proudové omezení
• měření proudu pomocí bočníku 2x 1 mOhm paralelně = 0.5 mOhm
• měření otáček s varováním dosažením min/max hodnoty
• měření stavu paliva s varováním v krocích po 25%
• asové varování může být nastaveno na: OFF, 5, 10, 15, 20, 25, 30 sec, stálé varování
• opakované časové varování může být nastaveno na: stálé, 1, 2, 3, 4, 5 minut, jednou

Důležité upozornění při použití telemetrických modulů 33600, 33601, 33610, 33611 a 33620:

• Nikdy neprovádějte žadné programové úpravy ani nastavování v průběhu letu modelu, aby se model nedostal mimo kontrolu díky vaší nepozornosti.
• V žádném případě neporvádějetě nastavování a programování telemetrického modelu za letu, je-li váš model vybaven dvěma přijímači. Programové změny mohou ovlivnit přijímač bez přepojených telemtrických modulů a tím může dojít ke ztrátě kontroly nad modelem.
• Veškerá programování a nastavení provádějte vždy na zemi a ujistěte se, že je napájený je jen přijímač s aktivními telemetrickými jednotkami.

Vstupy:

• 2x teplota; volitelně od 0 do 120 nebo 200°C a měření napětí do 60V DC
• 1x otáčkoměr do 100.000 ot/min u dvoulisté vrtule
• 1x měření rychlosti / vstup serva, 1x vstup pro otáčkoměr, 1x měření rychlosti / servo výstup pro otáčkoměr
• 1x měření proudu, napětí a kapacity do 40A (60A na 1s), napětí do 30V
• 1x měření jednotlivých článků pro 2-6s LiPo, LiIo, LiFe)
• 1x napájení přijímače, vstup a výstup
• 1x telemetrický výstup pro přijímač
• 1x palivový senzor 0% / 25% / 50% / 75% / 100%

Graupner HoTT - General Air Modul, 2-6S, Vario HoTT
