Futaba 32MZ WC, přijímač R7208SB

26tikanálová RC souprava Futaba FASSTest (26/18/12Ch) a T-FHSS Air s telemetrií, FASST(Multi/7Ch), S-FHSS 2,4GHz s možností rozšíření o dalších 16 kanálů (se 2 multiprop moduly). HVGA dotykový LCD displej, displej pro telemetrii, přesné křížové ovladače, 10 přepínačů, 4 posuvné a 2 otočné ovladače, 6 digitální trimy. Operační systém MS Windows Compact 7, paměť pro 30 modelů +SD karta, pokročilé programy pro akrobatická letadla, větroně, vrtulníky a multikoptéry. Volné přiřazení funkcí, až 8 let. režimů. Dodáváno s přijímačem Futaba R7208SB.

Špičková 26kanálová (s možností rozšíření na 32 kanálů) RC souprava používající telemetrický přenosový systém FASSTest-2.4GHz pro pokročilé sportovní i velmi pokročilé rekreační modeláře a jejich jednoduché, složité i obří modely.

Vysílač je možno přepnout do přenosových režimů T-FHSS Air (rovněž telemetrický), FASST Multi/7Ch a S-FHSS, a používat tak celou škálu leteckých přijímačů Futaba s telemetrií i bez ní. S přijímačem R7208SB obsaženým v soupravě máte v přenosovém režimu FASSTest 26Ch k dispozici 8 kanálů PWM pro klasická serva (resp. 16 kanálů při použití režimu 2 přijímačů nebo 24 kanálů při použití režimu 3 přijímačů a jednoho nebo dvou dalších R7208SB) nebo plných 26 kanálů prostřednictvím sběrnic S.BUS a S.BUS2, stejně jako telemetrické údaje o napájecím napětí přijímače, napětí dalšího externího (např. pohonného) akumulátoru a síle signálu zachycovaného přijímačem.

Další telemetrická data můžete získávat z dodatečných telemetrických senzorů připojených do sběrnice S.BUS2. Při použití funkce Multiprop 1 a 2 a proporcionálních multidekodérů MPDX-1 připojených k přijímači je možno 1 nebo 2 z proporcionálních kanálů expandovat na 8 proporcionálních kanálů, takže T32MZ-WC může ovládat celkem až 32 kanálů (při použití přenosového systému FASSTest 18Ch).

Oproti stávající T32MZ nabízí nová T32MZ-WC řadu novinek:

• Přenosový systém FASSTest 26CH s 24 proporcionálními a 2 spínanými DG kanály;
• V systému FASSTest 26Ch režim 3 přijímačů pro spárování 3 přijímačů v modelu;
• Funkci až 5 sekvencerů pro ovládání zatahovacího podvozku a podobné aplikace s nastavitelným časovým průběh pohybů pro podvozkovu nohu a dvířka podvozku;
• Funkci balanceru – dosavadní funkce Subtrim je doplněna o možnost nastavování celého průběhu výchylek po až 17bodové křivce pro přesné sladění pohybu více serv společně ovládajících jedno kormidlo (jedno servo servo se volí jako referenční a pohyb ostatních se dolaďuje vzhledem k němu);
• Možnost nastavování kanálového režimu přijímačů na vysílači;
• Možnost nastavování gyroskopických systémů pro letadla a vrtulníky na vysílači (GYA553, CGY755, CGY760R);
• Možnost nastavování připravovaného přijímačového zálohovacího/napájecího systému DLPH-2 na vysílači.

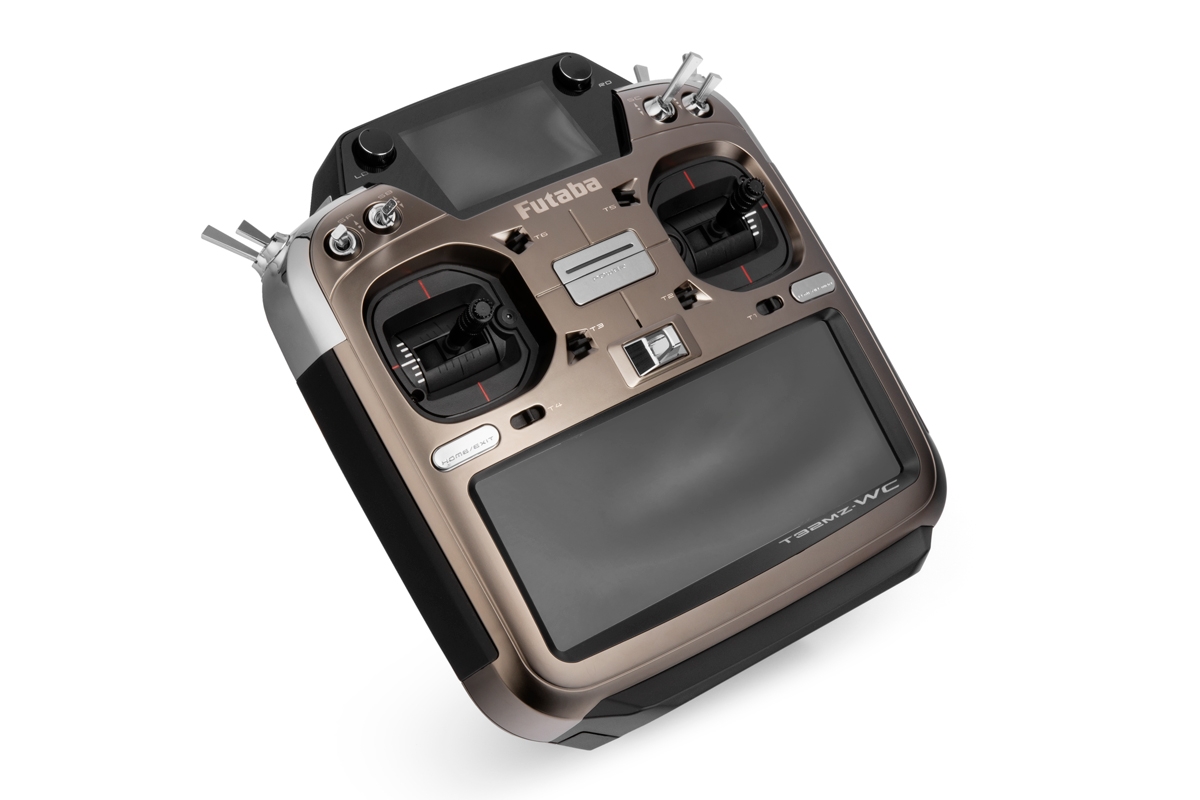

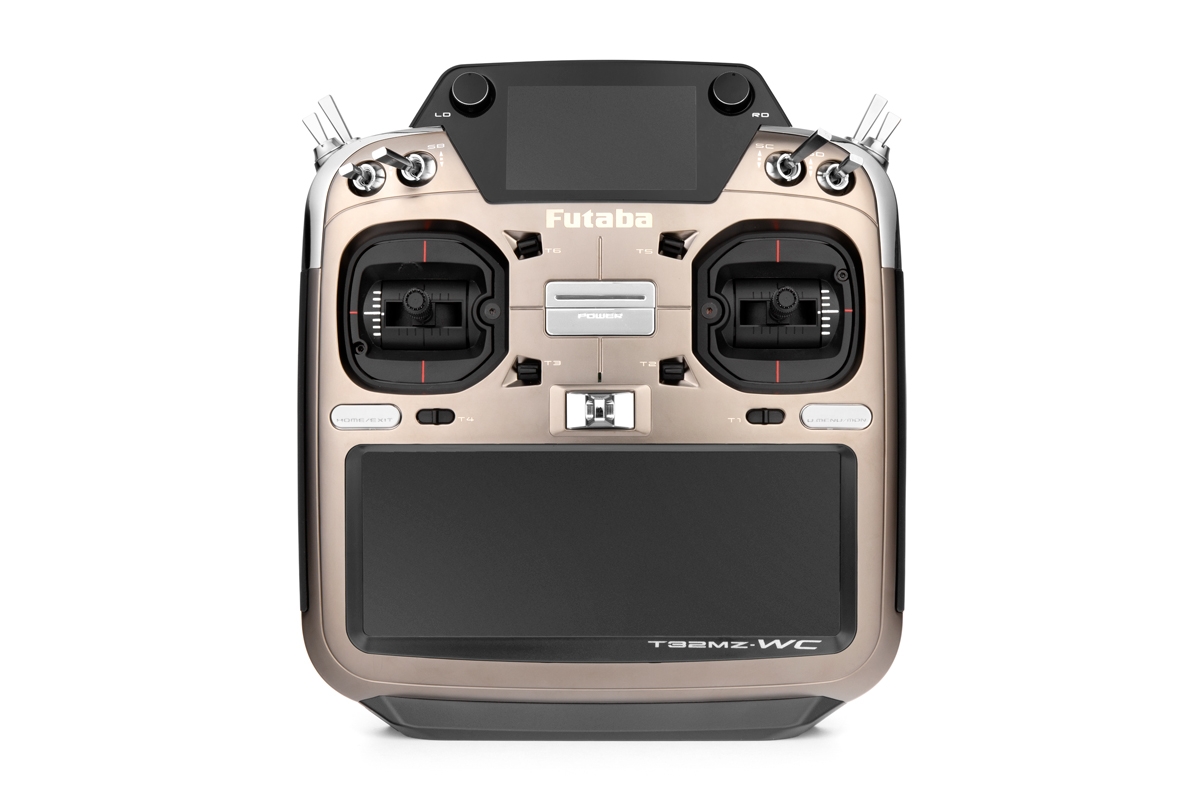

Vysílač T32MZ-WC je vybaven přesnými křížovými ovladači s nastavitelnou aretací/neutralizací, 10 přepínači, 4 posuvnými ovladači, 6 digitálními trimy a 2 otočnými proporcionálními ovladači.

K programování slouží dvojice tlačítek a velký podsvícený HVGA barevný dotykový LCD displej zajišťující snadnou orientaci v intuitivním menu využívajícím operační systém Windows Embedded Compact 7. T32MZ-WC má paměť pro 30 modelů, která je neomezeně rozšiřitelná pomocí SD karty.

Široká škála pokročilých mixových funkcí pro akrobatická letadla, větroně a vrtulníky. Kromě zobrazení telemetrických dat na displeji je k dispozici hlasový výstup telemetrie v zásuvce pro sluchátko (není součástí soupravy).

T32MZ-WC je rovněž vybaven zásuvkou učitel-žák a umožňuje rovněž programovat a nastavovat S.BUS serva. Nechybí přehrávač hudby (pro zvukové soubory WMA uložené na mikroSD kartě) a záznamník zvuku s mikrofonem.

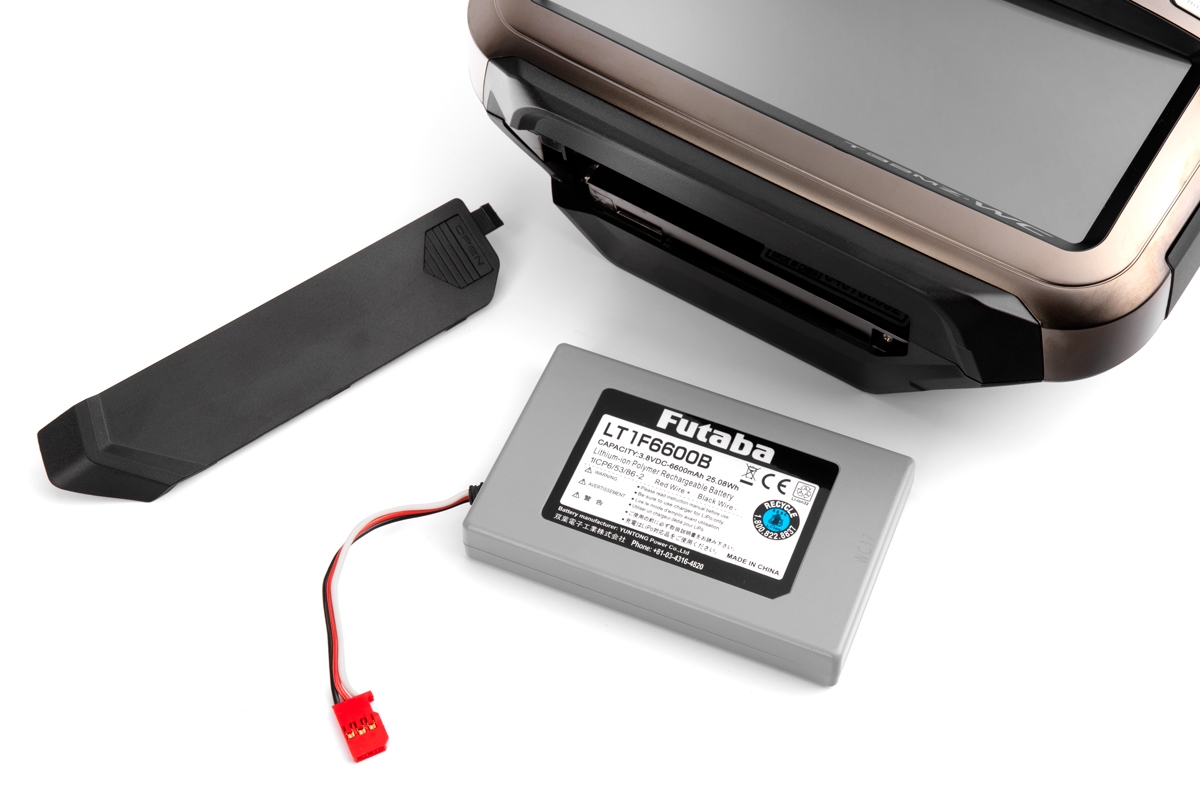

Pro napájení vysílače slouží LiPo akumulátor 1S s kapacitou 6600 mAh, součástí soupravy je i síťový adaptér k jeho nabíjení, přičemž nabíjecí automatika je vestavěna přímo ve vysílači.

Funkce:

• Přenosový systém FASSTest 26Ch s telemetrií (24 proporcionální + 2 spínané kanály), FASSTest 18Ch s telemetrií (16 proporcionálních + 2 spínané kanály), superrychlý FASSTest 12Ch (12 kanálů, telemetrie pouze napájecí napětí přijímače), FASST MULTI (16+2 kanály bez telemetrie, FASST 7Ch (7 kanálů), T-FHSS Air s telemetrií, S-FHSS 2.4GHz bez telemetrie, CRSF protokol pro TBS Crossfire (jednosměrná komunikace). V režimech FASSTest 18Ch a FASST MULTI je možno dva z proporcionálních kanálů expandovat na 8 proporcionálních kanálů s pomocí funkce Multiprop a dekodéru MPDX-1 připojeného k odpovídajícímu kanálu přijímače;
• HVGA barevný podsvícený dotykový LCD displej (640x240 bodů) pro rychlé a snadné programování, pomocný displej v horní části předního panelu vysílače pro zobrazování časomíry a telemetrie;
• Až 8 letových režimů pro dokonalé ovládání vašeho modelu za všech podmínek;
• Plná telemetrie s přenosem dat ze široké škály senzorů s možností zápisu na Micro SD kartu;
• Paměť pro 30 modelů neomezeně rozšiřitelná pomocí Micro SD karty;
• LiPo vysílačový akumulátor 3,7 V 6600 mAh pro dlouhý provoz;
• Hlasový výstup telemetrie na zásuvce pro sluchátko (jack 3,5 mm) + přehrávání hudby z Micro SD karty;
• Aktualizovatelný software;
• Volně přiřaditelné 4 posuvné a 2 otočné ovladače, 10 přepínačů, 6 digitálních trimů, přičemž bloky přepínačů vlevo i vpravo nahoře jsou oddělitelné a umožňují výměnu přepínačů za jiné typy (2/3polohové, momentové atd.);
• Přesné křížové ovladače uložené ve 4 kuličkových ložiscích;
• Zásuvka učitel-žák;
• Zásuvka pro programování serv S.BUS;
• Jména modelů s až 32 znaky + nastavitelný obrázek pro každý model;
• Subtrimy, nyní také s funkcí balanceru pro doladění celého průběhu výchylek po 17bodové křivce;
• Obracení smyslu výchylek serv;
• Nastavení koncových bodů a limitů výchylek;
• Nastavení rychlosti serv;
• Resetování dat;
• Nouzové výchylky fail-safe;
• Dvojí výchylky (až 6 různých poměrů pro každý letový režim);
• Nastavení průběhu výchylek se šesti volitelnými typy průběhů (přímkové, 2× exponenciální, symetrické lomené, křivky s max. 17 body s přímkovými úseky nebo s vyhlazeným průběhem);
• Volně programovatelné mixy (10 mixů pro každý letový režim) se šesti volitelnými typy průběhů (přímkové, 2× exponenciální, symetrické lomené, křivky s max. 17 body s přímkovými úseky nebo s vyhlazeným průběhem);
• Funkce sekvenceru pro ovládání např. zatahovacího podvozku s volitelnými třemi způsoby fungování a nastavitelným časovým průběhem otvírání/zavírání dvířek podvozku a vysouvání/zasouvání podvozkové nohy;
• Většina mixových funkcí má šest volitelných typů průběhů (přímkové, 2× exponenciální, symetrické lomené, křivky s max. 17 body s přímkovými úseky nebo s vyhlazeným průběhem) a možnost přiřazení trimu/otočného či posuvného ovladače pro jemné dolaďování za letu;
• Zhasínání motoru;
• Bezpečný volnoběh;
• Bohatost směsi (pro RC karburátory s nastavitelnými jehlami);
• Logicky vázané přepínače (max. 10 pro volbu letových režimů, 8 pro mixové funkce pro každý letový režim);
• Uživatelské menu (dovoluje pro větší přehlednost vybrat jen několik nejvíce používaných programových funkcí);
• Servomonitor a servotester;
• Dvě časomíry (stopky nebo časovač);
• Provozní doba modelu;
• Provozní doba vysílače;
• Signalizace polohy ovladače plynu při zapnutí;
• Nastavitelné podsvícení displeje;
• Kalibrace křížových ovladačů;
• Výstražná signalizace – zvuková a vibrační;
• Kontrola dosahu;
• Nastavení režimu činnosti se 2 nebo 3 přijímači.

Programové menu pro akrobatická letadla:

• 13 typů křídla (7 typů pro normální letadla, 6 typů pro samokřídla),
• 3 typy ocasních ploch,
• 2 typy svislých ocasních ploch (wingletů),
• Nastavování klapek – až 4 klapky,
• Diferenciace výchylek křidélek – až 4 křidélka (6 průběhů, křivka s až 17 body),
• Mix křidélka-vztlakové klapky (6 průběhů, křivka s až 17 body),
• Mix křidélka-brzdící klapky (6 průběhů, křivka s až 17 body),
• Mix křidélka-směrovka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix aerodynamická brzda-výškovka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix směrovka-křidélka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix camber (zakřivení odtokové hrany) až pro 8 klapek/křidélek (6 průběhů, křivka s až 17 body, zpoždění),
• Mix výškovka-camber (6 průběhů, křivka s až 17 body, dolaďování),
• Mix vztlakové klapky-výškovka (6 průběhů, křivka s až 17 body, dolaďování),
• Aerodynamická brzda pro až 8 brzd/klapek/křidélek,
• Ovládání gyra – řízení zisku a přepínání provozních režimů pro tříosá gyra pro letadla,
• Kopaný výkrut,
• Motýlkové ocasní plochy,
• Mix ailevator (výškovka na 2 serva),
• Winglety,
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem),
• Mix směrovka-výškovka (6 průběhů, křivka s až 17 body, dolaďování),
• Vícemotorový model – mix pro koordinované ovládání až 4 motorů,
• Nastavování gyroskopického systému GYA553 na vysílači.

Programové menu pro větroně:

• 13 typů křídla (7 typů pro normální letadla, 6 typů pro samokřídla),
• 3 typy ocasních ploch,
• 2 typy svislých ocasních ploch (wingletů),
• Nastavování klapek – až 4 klapky,
• Diferenciace výchylek křidélek – až 4 křidélka (6 průběhů, křivka s až 17 body),
• Mix křidélka-vztlakové klapky (6 průběhů, křivka s až 17 body),
• Mix křidélka-brzdící klapky (6 průběhů, křivka s až 17 body),
• Mix křidélka-směrovka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix aerodynamická brzda-výškovka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix směrovka-křidélka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix camber (zakřivení odtokové hrany) až pro 8 klapek/křidélek (6 průběhů, křivka s až 17 body, zpoždění),
• Mix výškovka-camber (6 průběhů, křivka s až 17 body, dolaďování),
• Mix vztlakové klapky-výškovka (6 průběhů, křivka s až 17 body, dolaďování),
• Mix butterfly až pro 8 klapek/křidélek (6 průběhů, křivka s až 17 body, zpoždění),
• Trim mix 1 a 2 (zpoždění, dolaďování),
• Ovládání gyra – řízení zisku/přepínání provozních režimů pro tříosá gyra pro letadla,
• Motýlkové ocasní plochy,
• Mix ailevator (výškovka na 2 serva),
• Winglety,
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem),
• Akcelerace – pro akceleraci odezvy výškovky, mixů výškovka-camber a křidélka-směrovka,
• Nastavování gyroskopického systému GYA553 na vysílači.

Programové menu pro vrtulníky:

• Mix pro 8 typů desky cykliky s nastavitelným neutrálem, velikostí výchylek, poměrem kompenzačních mixů, kompenzací táhel a rychlosti,
• Křivka plynu (6 průběhů, křivka s až 17 body, trim plynu ve visení),
• Křivka kolektivu (6 průběhů, křivka s až 17 body, trim kolektivu ve visení, trimy vysokého a nízkého kolektivu),
• Akcelerace – akcelerace odezvy pro plyn a kolektiv,
• Autorotace,
• Nastavení výchylek a korekcí pro desku cykliky (6 průběhů, křivka s až 17 body),
• Limit výchylek cyklického řízení,
• Korekční mixy do plynu (klonění/klopení/bočení-plyn) (6 průběhů, křivka s až 17 body),
• Řízení zisku/přepínání provozního režimu gyra pro až 3 gyra s až 3 hodnotami pro každý letový režim,
• Mix kolektiv-jehla (6 průběhů, křivka s až 17 body, dolaďování),
• Revomix (6 průběhů, křivka s až 17 body),
• Ovládání governoru – až 3 hodnoty cílových otáček pro každý letový režim, dolaďování),
• Omezovač plynu,
• Inteligentní rozhraní pro nastavování gyroskopických systémů Futaba CGY755 a CGY760R na displeji vysílače s možností připojení po kabelu (stejné funkce v plném rozsahu jako na GPB-1) nebo bezdrátového připojení (po předchozím načtení dat z gyra po kabelu, omezený počet funkcí).

Kompatibilní telemetrické senzory a další zařízení:

• Teplotní senzor (SBS-01T),
• Teplotní senzor (SBS-01TE),
• Otáčkoměr s optickým snímačem (SBS-01RO),
• Otáčkoměr s magnetickým snímačem (SBS-01RM),
• Otáčkoměr pro střídavé motory (SBS-01RB),
• Napěťový senzor (SBS-01V),
• Proudový senzor (SBS-01C),
• Barometrický výškoměr/variometr (SBS-01A, SBS-02A),
• GPS senzor (SBS-01G, SBS-02G),
• Rychloměr s Pitotovou trubicí (SBS-01TAS),
• Servo senzor pro S.BUS2 serva (SBS-01S),
• Letový zapisovač (zápis telemetrických dat na SD kartu),
• Regulátory ROXXY,
• Regulátory Kontronik,
• Regulátory Futaba,
• Regulátory Hobbywing,
• JetCat V10,
• Power Box.

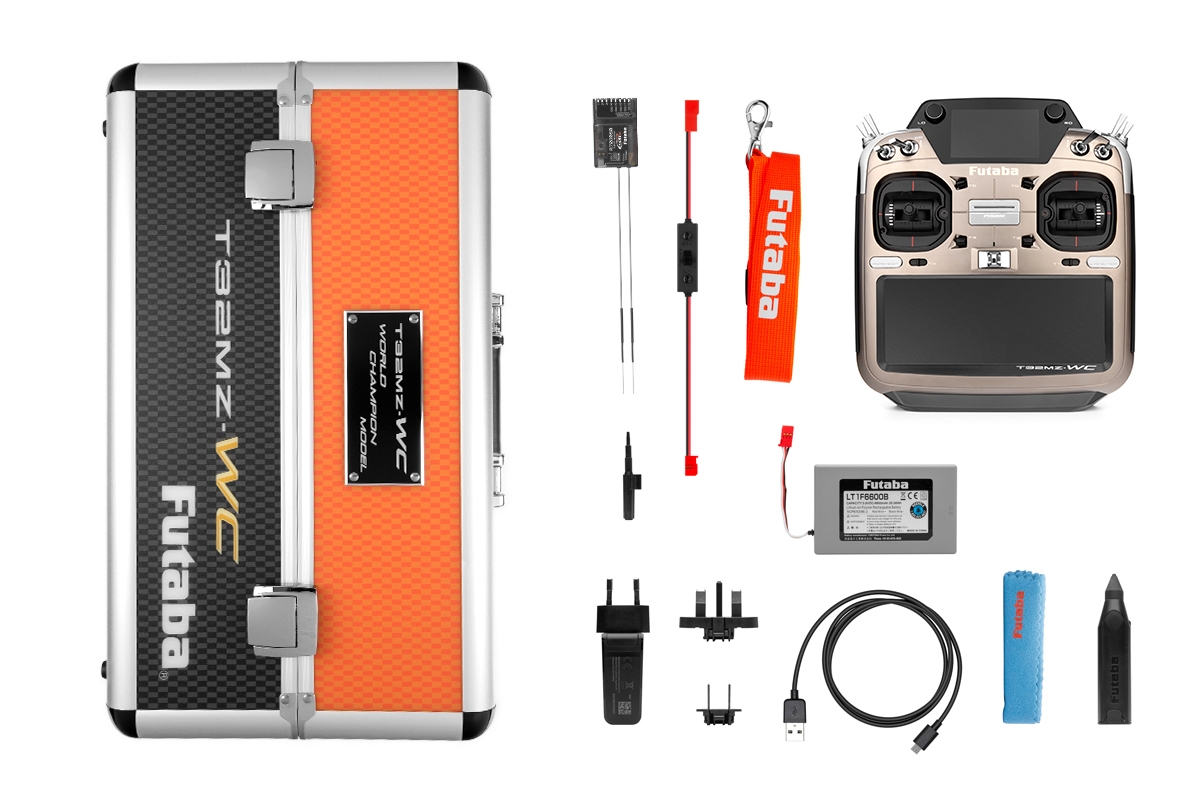

Obsah balení:

• Vysílač Futaba T32MZ-WC 2.4GHz,

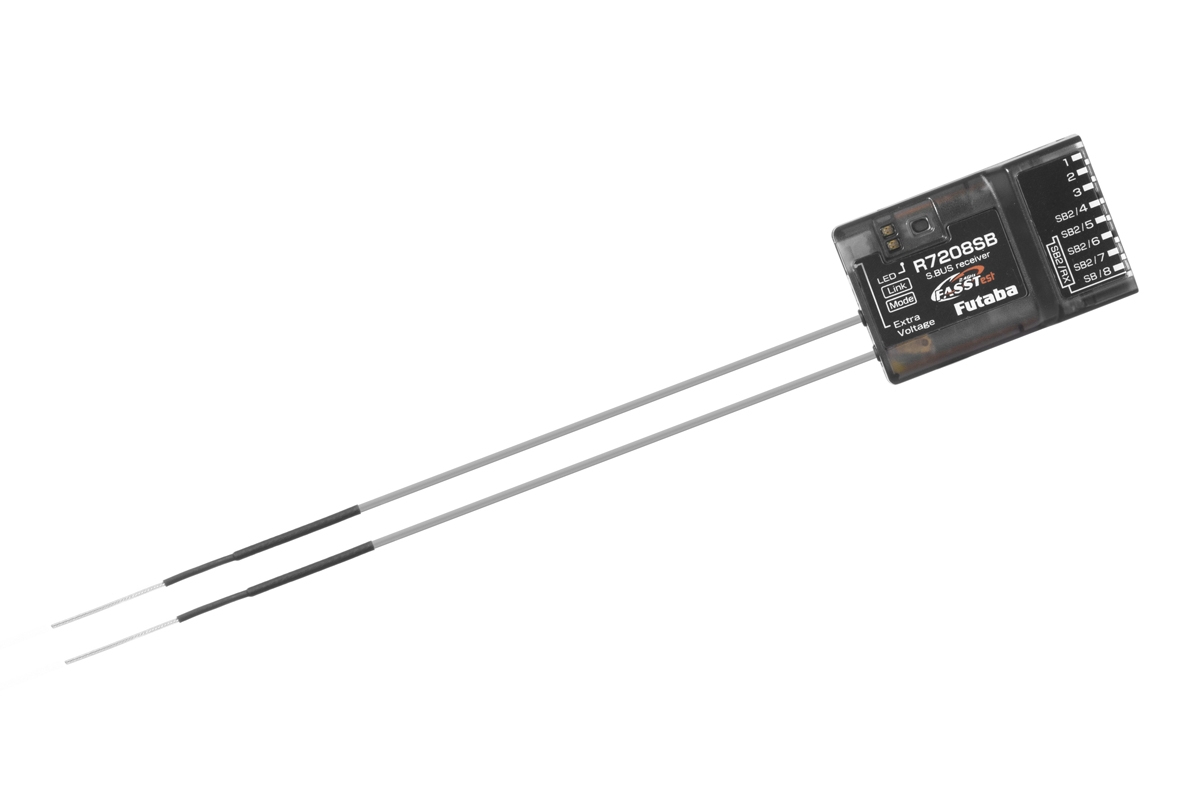

• Přijímač R7208SB,
• Elektronický vypínač ESW-1J s kabely,
• Popruh,
• Vysílačový akumulátor 3,7 V LiPo 6600 mAh,
• Síťový adaptér s USB kabelem pro nabíjení vysílačového akumulátoru,
• Stylus (kombinovaný s klíčem na matice přepínačů),
• Imbusová klička 1,5 mm a 2,5 mm (uložené ve stylusu),
• Plastový šroubovák,
• Hadřík na čištění displeje,
• Návod k obsluze.
